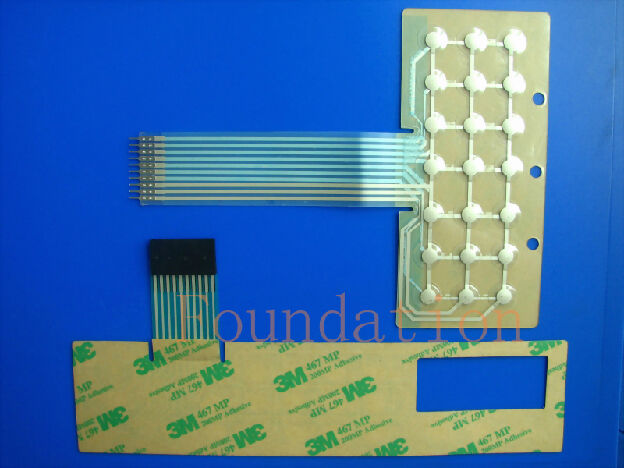

Stijve meerlaagse elektrisch bedrukte flexibele PCB-printplaat
-
Markeren
rigide meerlagig flexibel pcb
,elektrisch printplaat
,flexibel membraanschakelaar pcb
-
Model-NR.HC-FPC-016
-
Combinatie modusZelfklevende flexibele plaat
-
Geleidende lijmGeleidende zilverpasta
-
VlamvertragendHB
-
Verwerkingstechnologieelektrolytische folie
-
BasismateriaalKoper
-
Isolatie materialenorganische hars
-
Draadweerstand≤ 1 Ohm/cm
-
Huidige beoordeling25-100mA, 0-30V gelijkstroom
-
Werkspanning≤ 50 V gelijkstroom
-
Isolatiespanning≤ 100M Ohm 250V DC
-
werkende leven≤ Eén miljoen keer
-
werk temperatuur-40°C tot 70°C
-
Werkvochtigheid40°C ≤ 98% RV
-
Basismateriaal onder druk zetten1500V DC
-
Min. bestelaantal100
Stijve meerlaagse elektrisch bedrukte flexibele PCB-printplaat
Stijve meerlaagse elektrisch bedrukte flexibele PCB-printplaat
Wij zijn gespecialiseerd in de uitgebreide productie van membraanschakelaars met geïntegreerde systemen en stabiele technische teams, die complete one-stop-serviceoplossingen bieden.
Productconstructie en materialen
Laagconfiguratie
- Overlay
- Overlay-lijm
- Koepelhouder
- Metalen koepel
- Afstandhouder lijm
- Circuit
- Achterkleefstof (aanpasbaar)
Materiaalspecificaties
- Basismateriaal: PET/PC
- Overlaymateriaal: polyester (PET) van AUTOTYPE of polycarbonaat (PC) van LEXAN
- Achterkleefstof: 3M 467MP, 3M 468MP, of zoals gevraagd
- Kleuraanpassing: Pantone- en RAL-kleuraanpassingssysteem
- Staart-, pin- en circuitindeling: aangepast aan de eisen van de klant
- Type schakelaar: Opties voor metalen koepel of polykoepel
Technische specificaties
Elektrische kenmerken
| Draad weerstand | ≤ 1 Ohm/cm |
| Maximale circuitwaarde | 50 V gelijkstroom, 100 mA, 500 mW |
| Neem contact op met Weerstand | 0,5-10Ω (varieert per spoorlengte en materiaal) |
| Isolatieweerstand | ≥ 100MΩ bij 100V |
| Diëlektrische weerstand | 250 VRms (50 tot 60 Hz/min) |
| Neem contact op met stuiteren | ≤ 10 ms |
Mechanische eigenschappen
| Bedieningskracht | Plat type: 57-284G (2-10oz), Tactiel type: 170-397g (6-14oz) |
| Wissel van slag | Plat type: 0,1-0,5 mm, tactiel type: 0,6-1,5 mm |
| Levensduur | > 1 miljoen cycli |
| Dome Springback-tijd | < 5 msec |
| Staartflexibiliteit | Elke hoek binnen 180 graden |
Omgevingsspecificaties
| Bedrijfstemperatuur | Platte/metalen koepel: -20°C tot 80°C, Polykoepel: -20°C tot 55°C |
| Opslagtemperatuur | Platte/metalen koepel: -40°C tot 80°C, Polykoepel: -40°C tot 60°C |
| Werking Vochtigheid | 90% bij 40°C gedurende 240 uur |
| Trillingsbestendigheid | 20GS max (10 tot 200 Hz, MIL-STD-202, M204, toestand B) |
| Basismateriaal Spanningsbestendig | 1500 V gelijkstroom |
Productiemogelijkheden
Zeefdrukafdeling
IR-tunnel en oven
Dikte testen
Lasersnijmachines
Afdeling Ponsen
Ciseleer sleutelsectie
Assemblagelijnen
Elektrische testen
OQC-afdeling
Visuele aspecttesten
PU-coatingsectie
Producteigenschappen
- Membraanschakelaar met vensters
- Aanraakgevoelige toetsen met reliëf
- Zeefdruk
- Perfecte buitenafwerking
- Levenscyclus van meer dan 1 miljoen
- Hoogwaardige constructie
Toepassingen
Medische apparatuur
Telecommunicatieapparatuur
Telefoonsystemen
Huishoudelijke apparaten
Beveiligingssystemen
Industriële controles
Commerciële voorwaarden
| Minimale bestelhoeveelheid | 50 stuks |
| Betalingsvoorwaarden | T/T of L/C |
| Schimmellading | 100% vooraf |
| Voorbeeldtijd | 9-10 dagen na goedkeuring tekening |
| Productiedoorlooptijd | 15-22 dagen na goedkeuring van het monster |
Bedrijfsinformatie
| Plaats van herkomst | Dong Guan, China |
| Merknaam | Fundering |
| Modelnummer | HC-MS-002 |
| Certificering | ISO9001:2008, SGS, RoHS |
Bedrijfsvoordelen
- Ervaren managementteam met uitgebreide veldexpertise
- Professioneel personeel en geschoolde werknemers
- Sterke R&D-mogelijkheden
- Snelle levertijden
- Concurrerende prijzen
- Twee fabrieken beschikbaar voor grote bestellingen
- Deskundig verkoopteam en uitstekende klantenservice
Productafbeeldingen
