Flexible Printing Swith Panel FPC Control Keypad Circuit Board
-
Markeren
Flexibel toetsenbord voor het bedienen van membraanschakelaars
,FPC-circuit board schakelpaneel
,Flexibel drukknoppenbord
-
Model-NR.HC-FPC-022
-
Combinatie modusZelfklevende flexibele plaat
-
Geleidende lijmGeleidende zilverpasta
-
VlamvertragendV2
-
Verwerkingstechnologieelektrolytische folie
-
BasismateriaalKoper
-
Isolatie materialenorganische hars
-
Maximale spanning50 V gelijkstroom
-
Maximale stroom100 ma
-
Neem contact op met Weerstand0.5-10Ω
-
Isolatieweerstand≥100MΩ
-
Diëlektrische weerstand250VRMS
-
Actuummacht57 tot 397 gram
-
Wissel van slag0,1 tot 1,5 mm
-
Bedrijfstemperatuur-20 aan 80°C
-
Min. bestelaantal100
Flexible Printing Swith Panel FPC Control Keypad Circuit Board
Flexible Printing Switch Panel FPC Control Keypad Circuit Board
High-performance flexibel print circuit control keyboard ontworpen voor betrouwbare werking in industriële toepassingen.
Belangrijkste kenmerken
- Overlappingsmateriaal: polyester (PET) van AUTOTYPE of polycarbonaat (PC) van LEXAN
- Achterkleving: 3M 467MP, 3M 468MP en gelijkwaardige opties
- Matching kleur: Pantone en RAL kleurmatching systeem
- Op maat gemaakte staart-, pin- en schakelopstelling volgens de eisen van de klant
- Verkrijgbaar in metalen koepel- of polykoepelconfiguraties
Elektrische specificaties
- Maximaal nominale circuit: 50 V DC, 100 mA, 500 mW
- Contactweerstand: 0,5-10Ω (afhankelijk van de spoorlengte en het materiaal)
- Isolatieweerstand: ≥ 100MΩ bij 100V
- Dielectrische weerstand: 250 VRms (50 tot 60 Hz/min)
- Contract bounce: ≤ 10 ms
Mechanische specificaties
- Activeringskracht: Vlak type = 57 tot 284 G (2 tot 10 oz), Tactiel type = 170 tot 397 g (6 tot 14 oz)
- Schakelaarslag: vlakke = 0,1 tot 0,5 mm, tactiele = 0,6 tot 1,5 mm
Milieuspecificaties
- Operatietemperatuur: platte/metalen koepel: -20°C tot 80°C, poly koepel: -20°C tot 55°C
- Bergingstemperatuur: platte/metalen koepel: -40°C tot 80°C, poly koepel: -40°C tot 60°C
- Werkvochtigheid: 90% bij 40°C gedurende 240 uur
- Vibratie: 20GS max (10 tot 200Hz, MIL-STD-202, M204, conditie B)
Technische specificaties
| Loodweerstand van draad | < 1Ω/CM | Levensduur | > 1 miljoen keer |
| Nominale stroom | 25-100mA, 0~30V gelijkstroom | Operatietemperatuur | -104°F~158°F |
| Nominale spanning | < 50 V, gelijkstroom | Operatie Vochtigheid | bij 104°F, <98% RH |
| Isolatieweerstand | < 100 MΩ, 250 V gelijkstroom | Dome Springback tijd | < 5 msec |
| Verplaatsing van de schakelaar | Vlak type 0,05-0,3 mm Tactiel type: 0,3-1,5 mm |
Basismateriaal spanning weerstaan | 1500 V gelijkstroom |
| Flexibiliteit van de staart | Elke hoek binnen 180 graden | ||

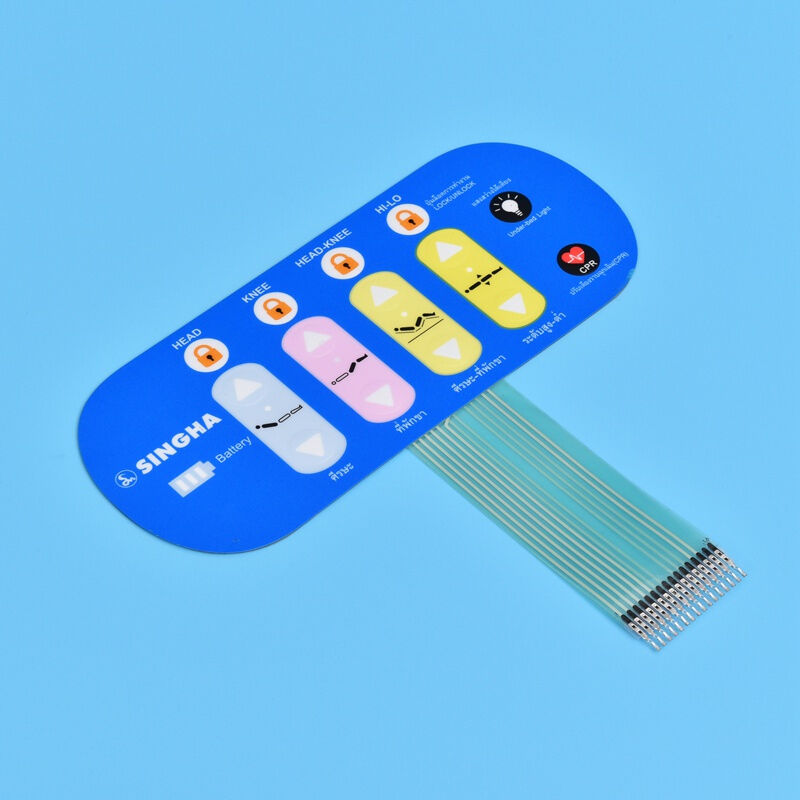

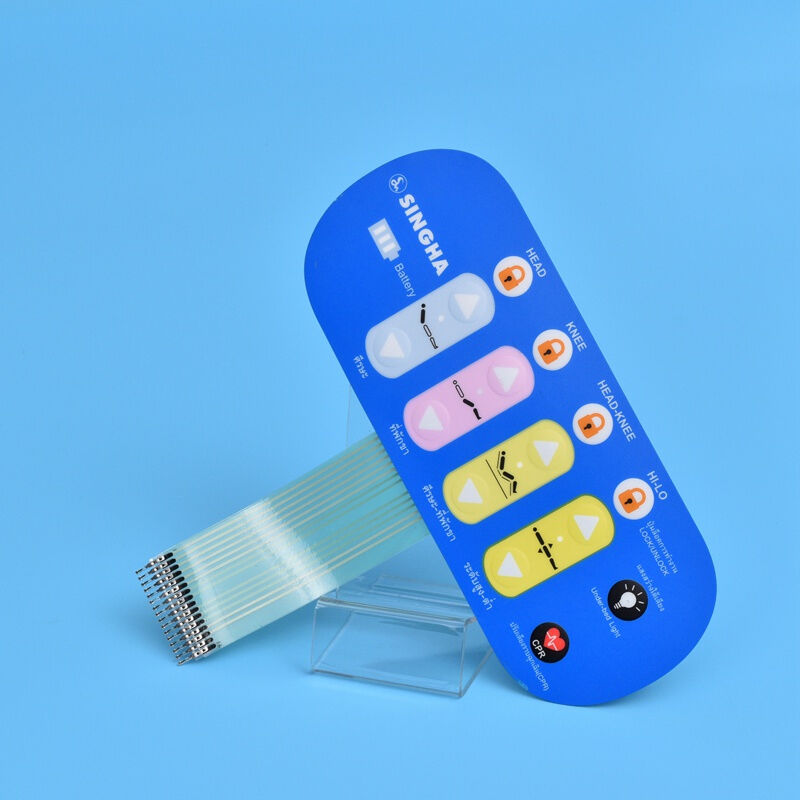

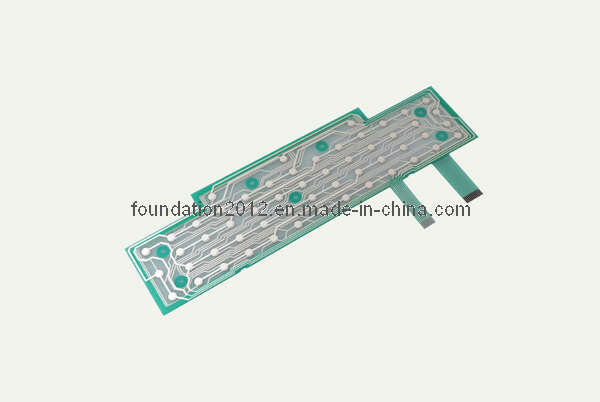

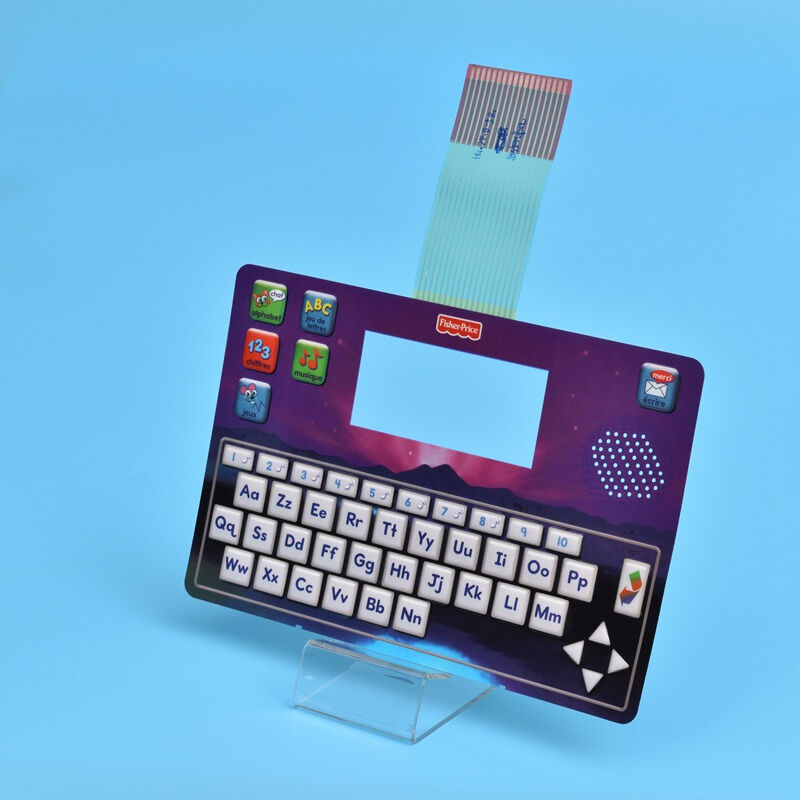

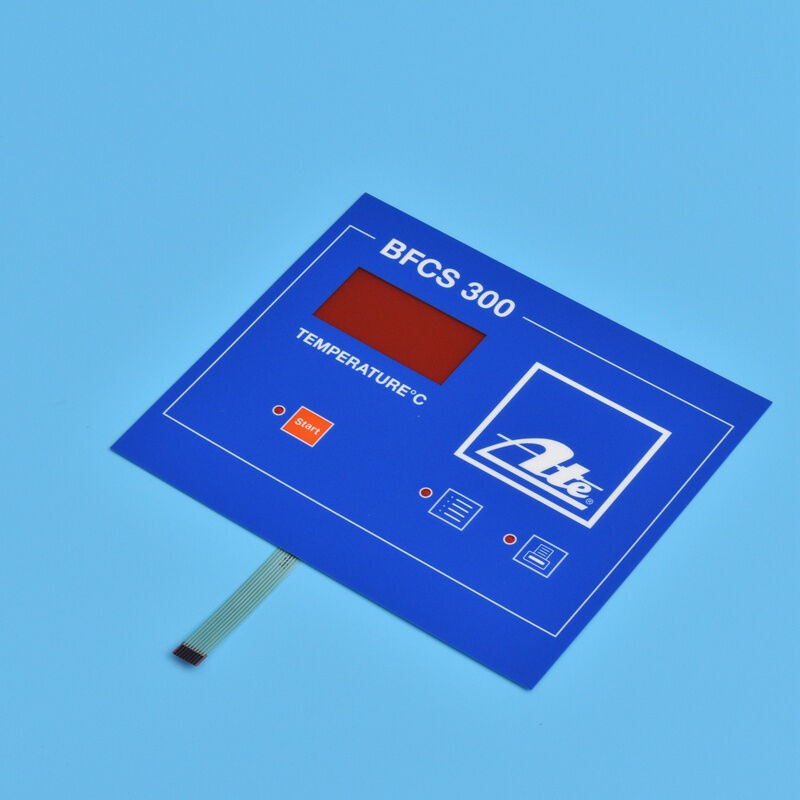

Foto's van producten
