Flexible PCB Flexible Circuit Boardsdubbelzijdige gedrukte kabel
-
Markeren
flexibel dubbelzijdig PCB-circuit
,flexibele membraanschakelkabel
,gedrukte flexibele draaiborden
-
Model-NR.HC-FPC-005
-
Combinatie modusZelfklevende flexibele plaat
-
Geleidende lijmGeleidende zilverpasta
-
VlamvertragendV2
-
VerwerkingstechnologieVertragingsdrukfolie
-
BasismateriaalKoper
-
Isolatie materialenMetaalcomposietmaterialen
-
Nominale stroom25-100mA, 0~30V gelijkstroom
-
Levensduur>1 miljoen keer
-
Gemiddelde dikte1.1-0. Ben
-
Minimale gatafmeting0,3 mm
-
Minimale lineaire breedte0,08 mm
-
Minimale lineaire afstand0,08 mm
-
Externe tolerantie+/- 0,05 mm
-
Lassenweerstand280 meer dan 10 seconden
-
Min. bestelaantal100
Flexible PCB Flexible Circuit Boardsdubbelzijdige gedrukte kabel
Flexible PCB Flexible circuit boards Double-sided Printed Cable
High-performance flexibele printplaten ontworpen voor toepassingen die superieure flexibiliteit, betrouwbaarheid en ruimteoptimalisatie vereisen.
Belangrijkste kenmerken en voordelen
- Uitzonderlijke flexibiliteit:Kan vrij worden gebogen, gevouwen en vervormd met een kleine spoelradius en beweging langs X-, Y- en Z-assen
- Optimalisatie van de ruimte:Een licht en dun ontwerp (gemiddelde dikte 1,1-0,1 mm) maakt optimaal gebruik van smalle instrumentruimtes
- Lichte constructie:Gewicht geoptimaliseerd op basis van de huidige belastingvereisten in plaats van op basis van mechanische sterkte
- Superieure afdichtbaarheid:ontworpen voor het afdichten met een lage treksterkte in ongunstige omstandigheden
- Stabiel signaal doorgeven:Vrij ontworpen bedradingspatronen en geleiderafstanden zorgen voor stabiele R, L, C parameters
- Makkelijke montage:Uitstekende terminale eigenschappen voor solderen, inbrengen, nietten en lijmen
- Geavanceerde isolatie:Materialen als polyimide en polyester leveren uitstekende isolatie eigenschappen
Materiële samenstelling
Substraat van koperen folie:Elektrolytisch of gewalst koper (gemeenschappelijke diktes: 1 oz, 1/2 oz, 1/3 oz)
Substraatfilm:Gewone diktes 1 mil en 1/2 mil
Beschermingsfolie:Oppervlakte-isolatie met een dikte van 1 ml en 1/2 ml
Verstuiver:PE-verstarringsfolie voor mechanische sterkteversterking (dikte van 3 tot 9 mm)
EMI-bescherming:Elektromagnetische afschermingsfolie voor interferentiebescherming
Substraatfilm:Gewone diktes 1 mil en 1/2 mil
Beschermingsfolie:Oppervlakte-isolatie met een dikte van 1 ml en 1/2 ml
Verstuiver:PE-verstarringsfolie voor mechanische sterkteversterking (dikte van 3 tot 9 mm)
EMI-bescherming:Elektromagnetische afschermingsfolie voor interferentiebescherming
Toepassingen
- Mobiele telefoons:Lichtgewicht en dunne dikte besparen productvolume, aansluiting van batterij, microfoon en knoppen
- Computers en LCD-schermen:Eenlijnsconfiguratie omzet digitale signalen in beeldschermen
Technische specificaties
| Materiaal | PI: 1 mil, Cu: 1 oz, PI: 1 mil |
| Oppervlaktebehandeling | met een breedte van niet meer dan 50 mm |
| Minimale afmeting van het gat | 0.3 mm |
| Minimale lijnbreedte/afstand | 0.08 mm |
| Buitenaardse verdraagzaamheid | +/- 0,05 mm |
| Lasweerstand | 280°C gedurende meer dan 10 seconden |
| Peelingsterkte | 1.2 kg/cm2 |
| Warmteweerstand | -200 tot +300°C |
| Oppervlakteweerstand | 1.0 × 1011 |
| Buigzaamheid en chemische weerstand | Voldoet aan de IPC-normen |
Concurrentievoordelen
- Korte samenstellingstijd:Volledige lijnconfiguratie bespaart extra bedradingswerk
- Klein volume:Verminder effectief het productvolume voor betere draagbaarheid
- Lichte gewicht:Lichter dan stijve PCB's, waardoor het eindproduct minder zwaar wordt
- Kleine profiel:Dunner dan harde PCB-platen, verbetert flexibiliteit en 3D-assemblage
- Snelle levering
- De beste diensten
- OEM/ODM beschikbaar
Technische specificaties voor membraanschakelaars
| Loodweerstand van draad | < 1Ω/CM | Levensduur | > 1 miljoen keer |
| Nominale stroom | 25-100mA, 0~30V gelijkstroom | Operatietemperatuur | -104°F~158°F |
| Nominale spanning | < 50 V, gelijkstroom | Operatie Vochtigheid | bij 104°F, <98% RH |
| Isolatieweerstand | < 100 MΩ, 250 V gelijkstroom | Dome Springback Tijd | < 5 msec |
| Verplaatsen | Flat type: 0,05-0,3 mm Tactiel type: 0,3-1,5 mm |
Basismateriaal Voltage weerstaan | 1500 V gelijkstroom |
| Flexibiliteit van de staart | Elke hoek binnen 180 graden | ||

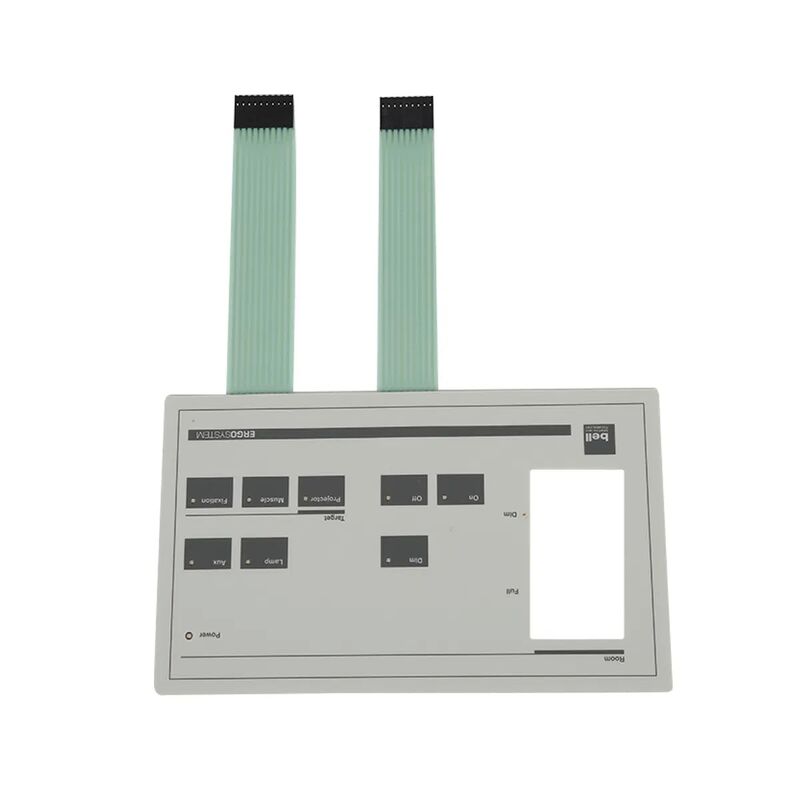

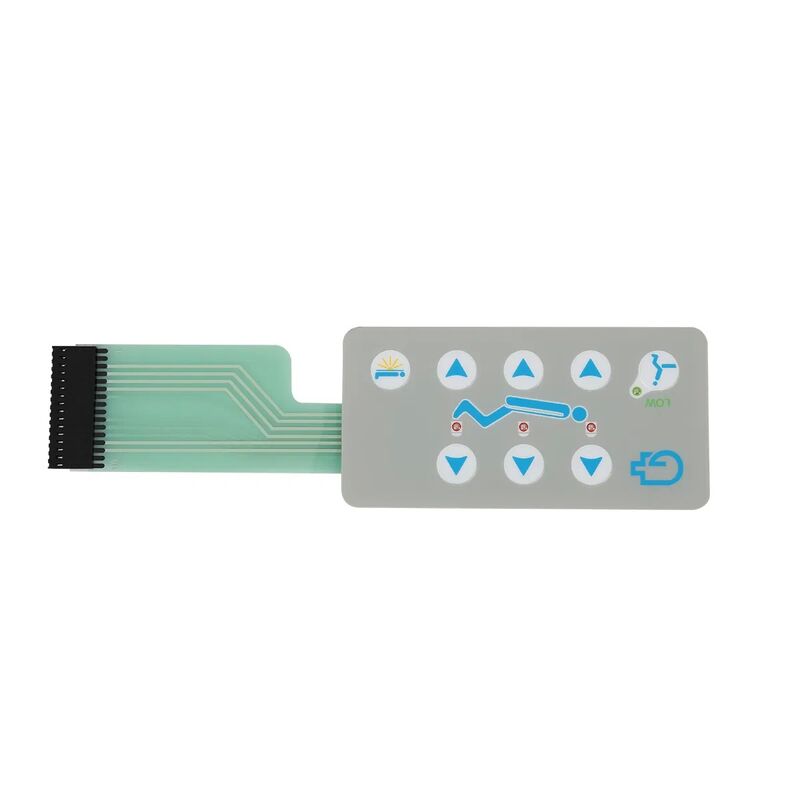

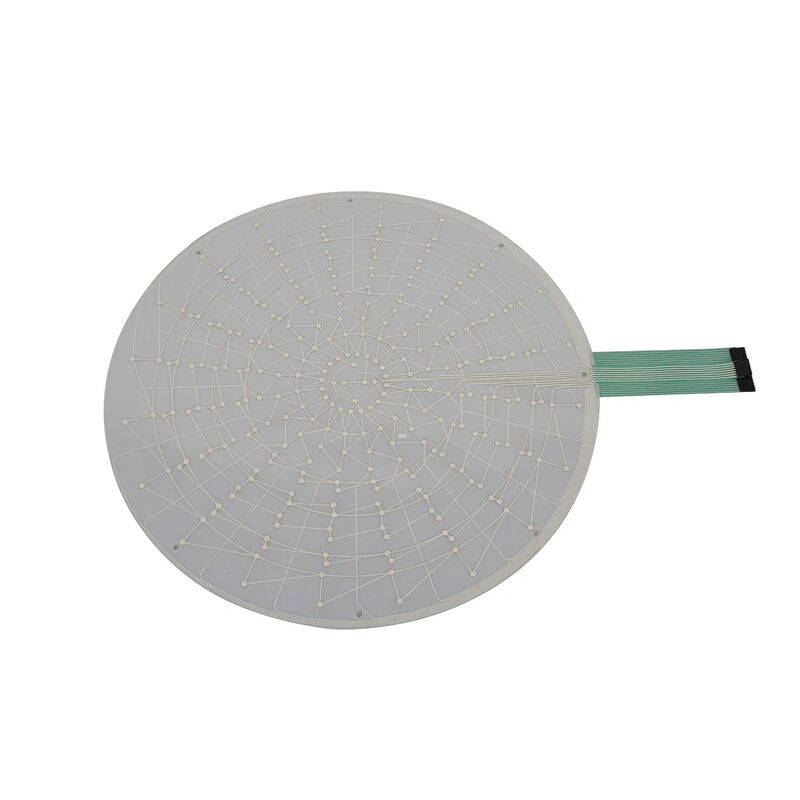

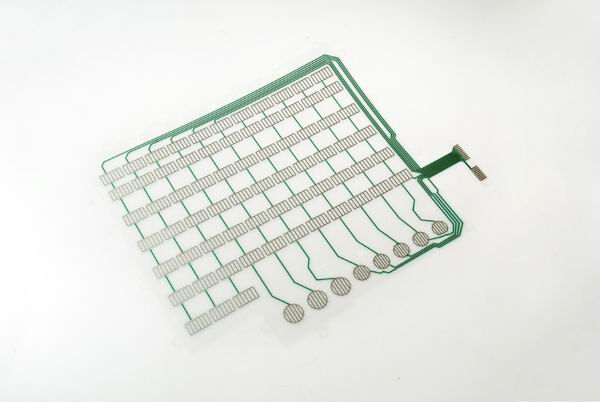

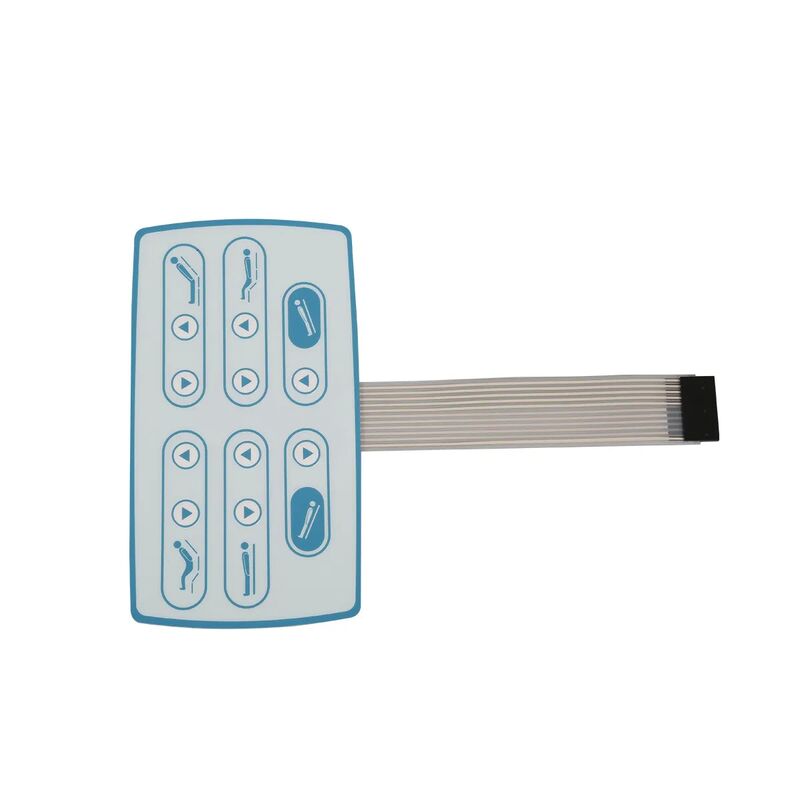

Foto's van producten
