Markeren
Metalen koepelmembraanschakelaars
,met een vermogen van niet meer dan 50 W
,met een vermogen van niet meer dan 10 W
-
ContacttypeType c Contact
-
MateriaalHUISDIER
-
DetectiemethodeRetro-reflective wijze
-
Aantal schakelaarsMulticontroleschakelaar
-
Circuit rating35V (DC), 100mA, 1W
-
Neem contact op met Weerstand10 Ω --700 Ω
-
Isolatieweerstand> 100MΩ 250V DC
-
Contact Bounce≤ 5 ms
-
Diëlektrische weerstand250 VRms (50-60 Hz 1 min)
-
LevensverwachtingPlat type ≥ 5 miljoen keer, tactiel type: ≥ 1 miljoen keer
-
ActuummachtPlat type 57-284G (2-10 Oz), tactiel type 170-397g (6-14 Oz)
-
Wissel van slagPlat type 0,1-0,5 mm, tactiel type 0,6-1,5 mm
-
Bedrijfstemperatuur-40 - +80
-
Opslagtemperatuur-40 - +85
-
Vochtigheid40, 90% -95%, 240 uur
-
CertificeringISO9001
-
Min. bestelaantal100

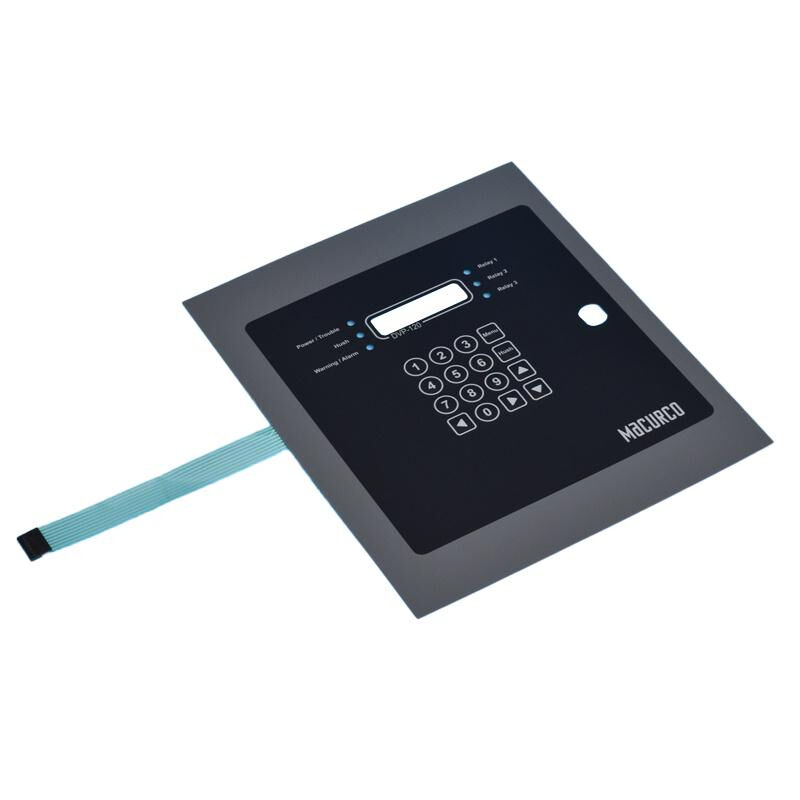

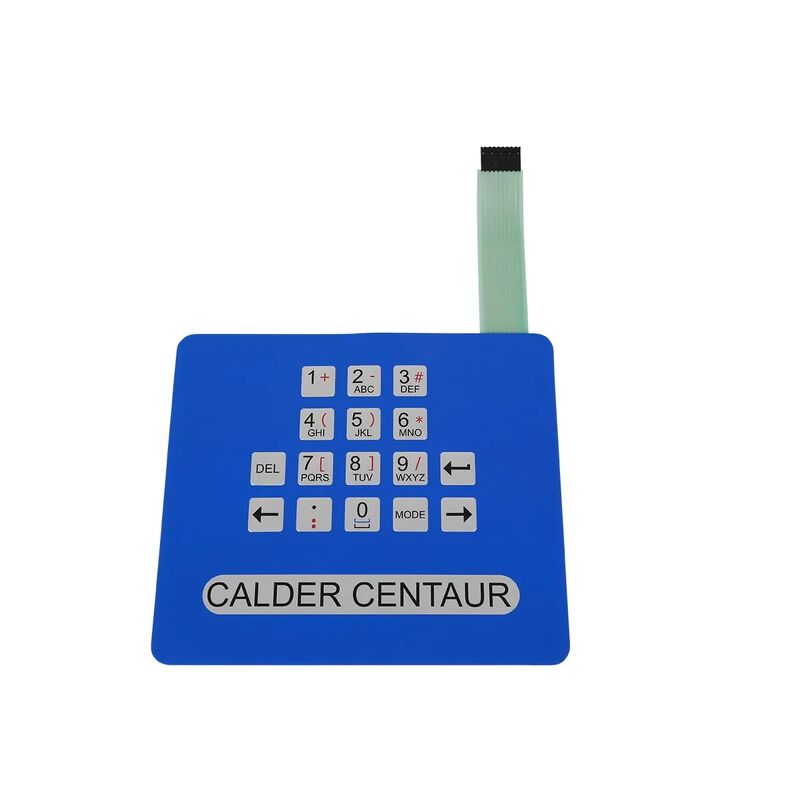

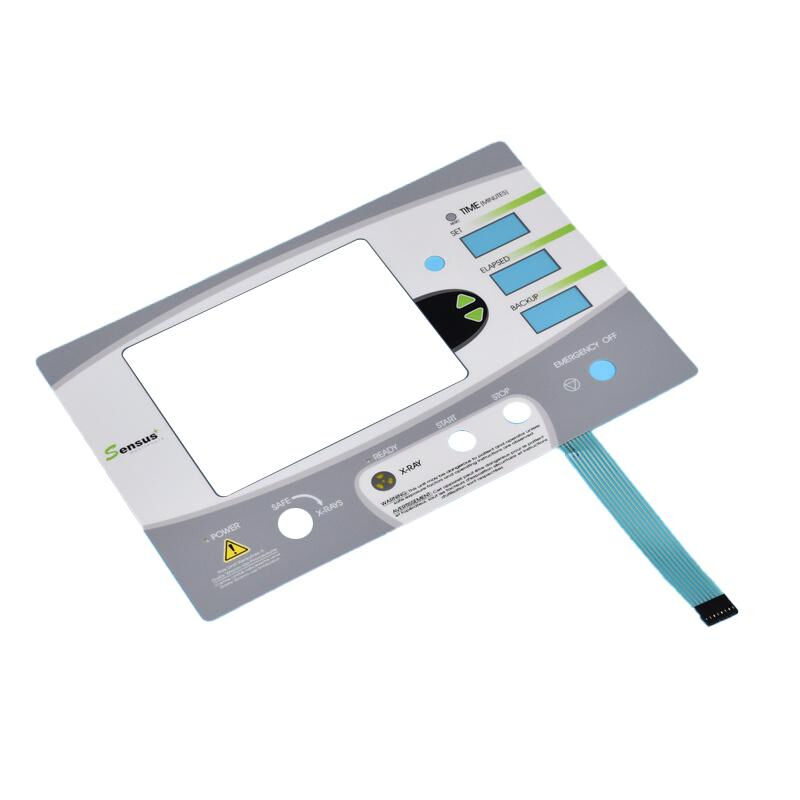

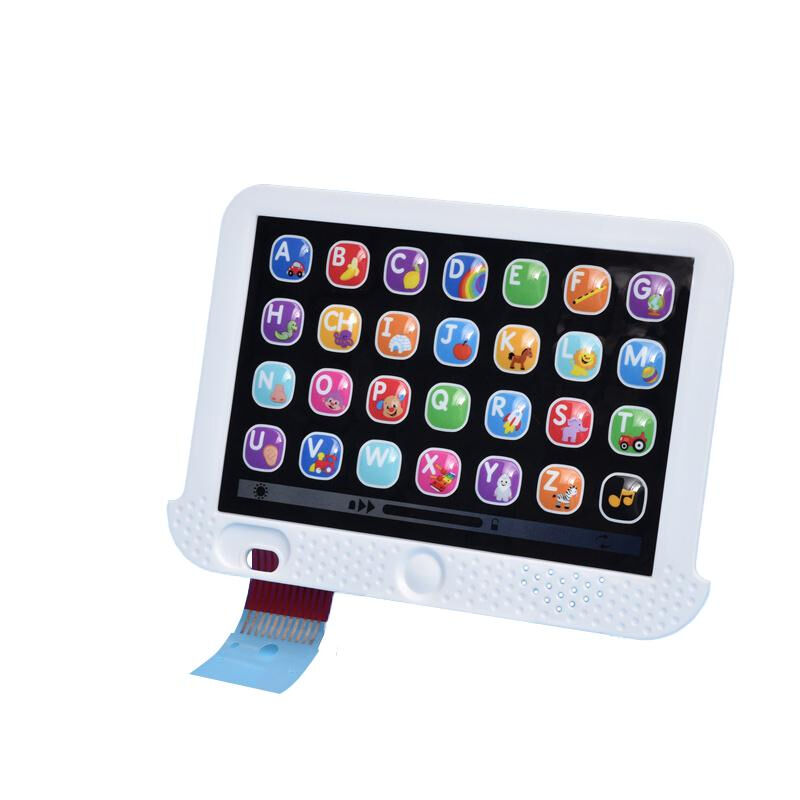

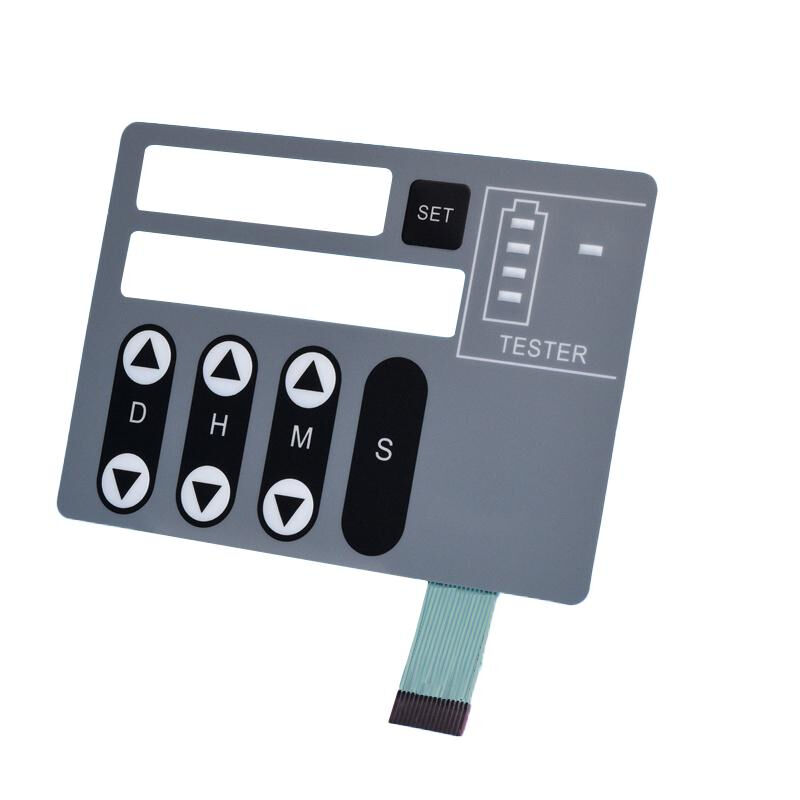

Metal Dome Flexible Circuit Boards Panel Membrane Switches
Metal Dome Flexible Circuit Boards Panel Membrane Switches
Met meer dan tien jaar ervaring in het ontwerpen en produceren van membraanschakelaars en siliconen rubber toetsenborden, leveren we betrouwbare oplossingen voor elektronica, apparaten, medische apparatuur,en militaire voertuigenOnze inzet voor kwaliteit heeft ons het vertrouwen van meer dan 100 klanten wereldwijd opgeleverd.
Alle circuits, grafische overlappingen en membraanschakelaars worden grondig getest en geïnspecteerd voordat ze onze fabriek verlaten om optimale prestaties en betrouwbaarheid te garanderen.
Specificaties voor flexibele printcircuits
Materiaal:Polyester met geleidend zilver en koolstof
Achterklep:Amerikaanse 3M 467MP, 3M 468MP, 3M 9472LE, enz.
Kenmerken van het circuit
- 100% kwaliteitscontrole
- Lang leven
- Bi-kleurige LED-integratie
- tweezijdige FPC-circuits
Prestatiespecificaties
Elektronische kenmerken:
| Circuit rating | 35V (DC), 100mA, 1W |
| Contactweerstand | 10Ω - 700Ω (afhankelijk van de lengte van de sporen en de materialen) |
| Isolatieweerstand | > 100 MΩ bij 250 V gelijkstroom |
| Contact Bounce | ≤ 5 ms |
| Dielectrische weerstand | 250VRms (50-60Hz 1min) |
Mechanische eigenschappen:
| Levensverwachting | Vlak type: ≥ 5 miljoen cycli Tactiel type: ≥ 1 miljoen cycli |
| Inrichtingskracht | Vlak: 57 tot 284 g (2 tot 10 oz) Tactiel type: 170-397 g (6-14 oz) |
| Schakelaar slag | Flat type: 0,1-0,5 mm Aanraaktype: 0,6-1,5 mm |
Omgevingsparameters:
| Werktemperatuur | -40°C tot +80°C |
| Bergingstemperatuur | -40°C tot +85°C |
| Vochtigheid | 40, 90%-95%, 240 uur |
| Kleurmatching | Pantone-kleurmatching systeem |
Aanvullende specificaties
Materiaal:Textured PC, glossy PC met matte afwerking, autotype PET, PVC
Dikte:0.5, 0.7, 0.8, en 1,0 mm
LED-vensters:Doorzichtig of doorschijnend met alle kleuren
Gepresteerde sleutels:Polydome en velg
Metalen koepel:van de merken Nicomatic en Innovan, geplatteerd met nikkel en goud
Technische specificaties
| Loodweerstand van draad | < 1Ω/CM |
| Nominale stroom | 25-100mA, 0-30V gelijkstroom |
| Nominale spanning | < 50 V, gelijkstroom |
| Isolatieweerstand | < 100 MΩ, 250 V gelijkstroom |
| Levensduur | > 1 miljoen cycli |
| Operatietemperatuur | -104°F tot 158°F (-40°C tot 70°C) |
| Operatie Vochtigheid | bij 104°F, <98% RH |
| Dome Springback Tijd | < 5 msec |
| Basismateriaal Voltage weerstaan | 1500 V gelijkstroom |
| Flexibiliteit van de staart | Elke hoek binnen 180 graden |
Speciale bevoegdheden:We kunnen maatwerk leveren aan de behoeften van klanten, waaronder waterdichtheid, EMI-bescherming, venster-/lenscoating, ingebedde LED's en verschillende UV-afwerkingen.
Productie en zakelijke details
Productiecapaciteit:1,000, 000 eenheden
Eenheidsprijs:Onderhandelbaar
Vervoervoorwaarden:EXW
Betalingsvoorwaarden:T/T
Oorsprong:Dongguan
Verpakking:in kartonnen dozen
Foto's van producten
